TD/D型斗式提升機

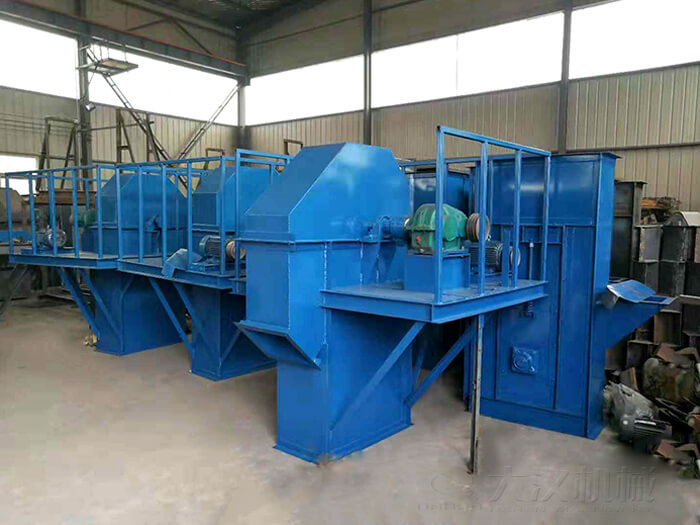

TD型斗式提升機產品概述：

TD型斗式提升機采用橡膠帶作為牽引構件所有又被稱之為：皮帶斗式提升機或膠帶斗式提升機，主要適用于垂直保送粉狀、粒狀及小塊狀散態物料比方:糧食、煤、水泥、碎礦石等，提升高度可達40米，特點為:構造簡、運轉穩、挖取式裝料物料溫度不超越60℃,與傳統D型斗式提升機比擬,提升效率高。

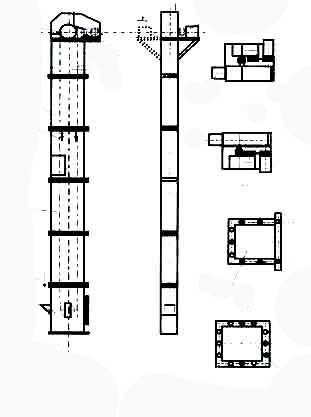

TD型斗式提升機基本結構：

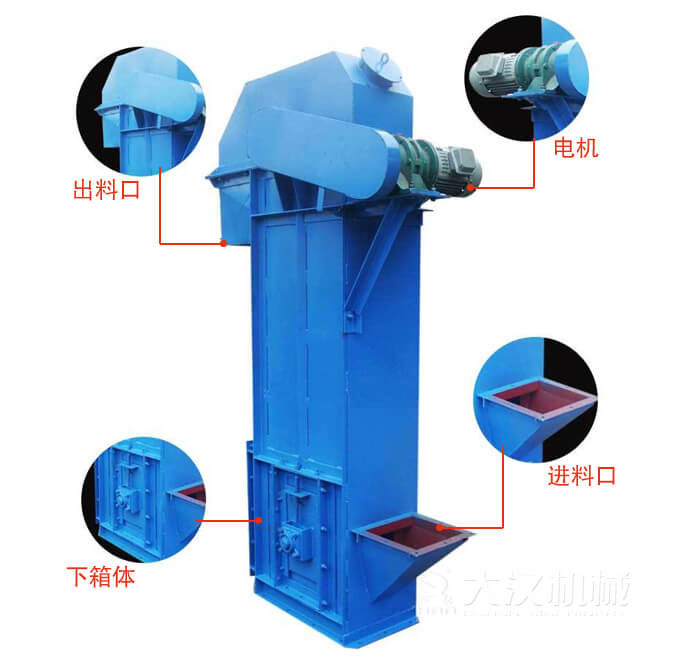

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成。

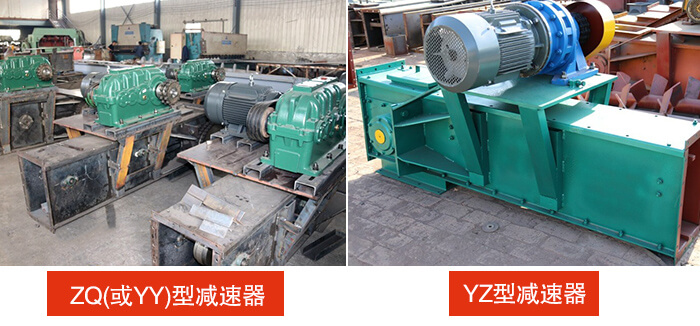

傳動裝置有：YZ型減速器ZQ(或YY)型減速器

YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

ZQ型減速器：減速機齒輪傳動圓周速度不大于10米/秒，轉速不大于1500轉/分，用于正反兩向運轉，工作環境溫度為-40℃到+40℃

斗式提升機料斗主要分為以下幾種：

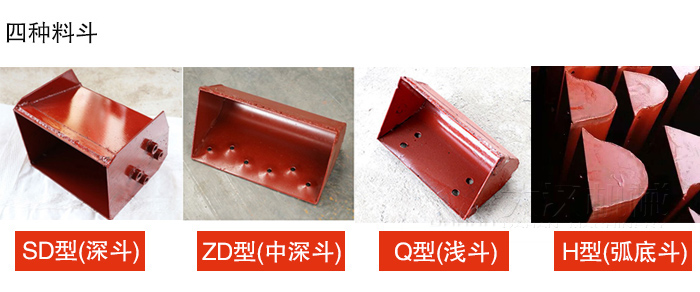

TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)

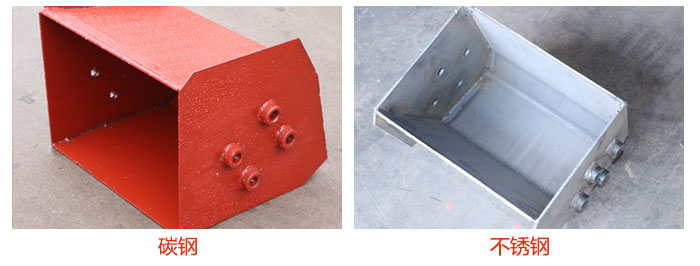

料斗材質采用鋼板焊接，常用2～6mm厚的鋼板，也可以采用尼龍及聚丙烯模鑄或者采用可鍛鑄鐵制造。

淺料斗：保送濕潤、易結塊、難拋出的物料。如濕沙、濕煤等。

深料斗：保送枯燥的、松懈的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

TD型斗式提升機技術參數表：

表中斗容為計算斗容，輸送量按填充系數0.6計算得出

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
帶寬（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊（mm）	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
帶寬（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊（mm）	60				70			25		35		45		55

TD,TH,NE斗式提升機性能對比

型式	TD型	TH型	NE型
結構特征	采用橡膠帶作牽引構件	采用鍛造的環形鏈條作為牽引構件	采用板鏈作為牽引構件
御載特征	采用離心式或混合式方式卸料	采用混合式或重力式方式卸料	采用重力誘導卸料
適用提升物料	松散密度ρ＜1.5tm³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	松散密度ρ＜1.5m³/t的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	物料松散密度ρ0.6-2.0m³/t的粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料
適用溫度	被提升物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃	被提升物料溫度不超過250℃	被提升物料溫度在250℃以下
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）	NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800
提升高度	約在4～40m范圍內	約在4.5～40m范圍內	約提升至4-40m
提升量	4～238立方/時	35～185立方/時	15-800立方/時
價格	17000~40000元	18000-50000元	12000~46000元

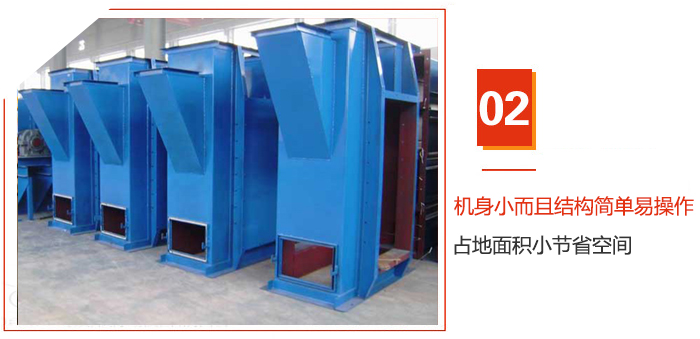

TD型斗式提升機主要特點：

1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

3.運行可靠性好,合理的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
